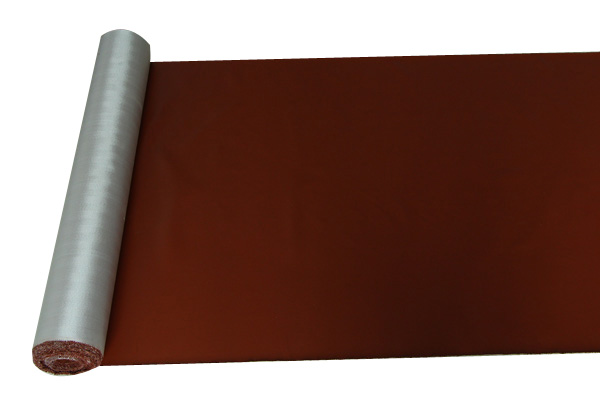

產(chǎn)品特點(diǎn)：
CPU系列彈性卷材以聚氨酯阻燃膠為主要原料，基層采用科學(xué)配方經(jīng)技術(shù)處理的增強(qiáng)布作胎基，在特殊的機(jī)械加工設(shè)備上復(fù)合CPU混合料，經(jīng)硫化、整理卷取等工序制成的高分子阻燃防水卷材。該產(chǎn)品及保冷、隔汽、阻燃、防水于一體，使用壽命長，其阻燃性能處于國內(nèi)領(lǐng)先水平，填補(bǔ)了國內(nèi)聚氨酯阻燃防水卷材的空白。
CPU卷材用于石油化工設(shè)備及管道防潮、隔汽層施工具有以下特性：
a.在施工技術(shù)方面采用本體材料作粘接劑，既克服現(xiàn)場涂抹厚度不易控制的缺點(diǎn)，又有利于冷粘技術(shù)配套的靈活施工工藝。
b.冷施工操作簡便，避免了傳統(tǒng)產(chǎn)品因熔化而發(fā)生火災(zāi)和燒傷事故，改善勞動條件，減少環(huán)境污染，對形狀復(fù)雜的設(shè)備，施工也很簡便。
c.粘接強(qiáng)度高，致密性好，能達(dá)到一定的隔汽效果。在溫度變化及振動情況下，適應(yīng)性強(qiáng)，不易開裂，使用壽命長。
d.化學(xué)穩(wěn)定性好，使用時不揮發(fā)有毒氣體，耐候、耐化學(xué)藥品性能優(yōu)異。模擬試驗表面，該產(chǎn)品使用期在14年以上。
e.該材料特點(diǎn)是阻燃性好，工程上使用安全可靠，這是與同類產(chǎn)品的最大區(qū)別之處。
技術(shù)參數(shù)：
| 名稱 | 101 | 202B |
| 拉伸強(qiáng)度 | ≥5.0MPa | |
| 低溫彎折性 | -45℃ ，4h,無裂紋 | |
| 抗?jié)B透性 | 0.2MPa,24h,不透水 | |
| 剪切狀態(tài)的粘合性 | ≥20N/mm | |
| 耐熱度 | +110℃，4h，表面無明顯變化 | |
| 氧指數(shù) | ≥30% | |
耐腐蝕性 5%HCL和Cs(OH)2浸15d | 拉伸強(qiáng)度相對變化率±25 斷裂伸長率相對變化率±25 | |
| 熱老化處理 | 拉伸強(qiáng)度相對變化率±20 斷裂伸長率相對變化率±20 | |
規(guī)格：
| 型號 | 厚度（mm) | 寬度（mm) |
| CPU卷材101型 | 0.3 | 900/450 |
| CPU卷材202B型 | 0.6 | 900/450 |
適用范圍：a.石油、化工、電力、建筑等設(shè)備與管道絕熱結(jié)構(gòu)的防潮、隔汽、防水保護(hù)層。
b.直埋管道的防腐、防水密封層。 c.保冷工程用防潮、隔汽層。 d.屋面、地下室、隧道、地面等建筑工程的防漏、抗?jié)B、防潮。
施工程序：（以絕熱工程防潮層為例）
a.設(shè)置防潮層的隔熱層外表面應(yīng)清理干凈，保持平整、干燥。
b.視管道大小，將成品卷材剪切成一定規(guī)格的片狀或條狀，采用平鋪包扎式和螺旋形纏繞式兩種方法施工,搭接寬度應(yīng)不小于 50mm，搭接處可先用“502”瞬間接著劑固定 ,然后在接縫處再涂一層 CPU 涂料,厚度約0.3~ 0.4mm , 搭接處必須粘密實 , 如有不平整處可用“502”瞬間接著劑封平。
c.臥式設(shè)備及水平管道的縱向應(yīng)布置在兩側(cè)搭接,縫口朝下；立式設(shè)備及垂直管道由下往上敷設(shè),環(huán)向接縫應(yīng)“上搭下”。
d.防潮層厚度和層次應(yīng)根據(jù)介質(zhì)溫度和保冷層厚度滿足設(shè)計要求。
質(zhì)量要求：防潮層所有接頭及層次應(yīng)密實、連續(xù)、無漏刷和機(jī)械損傷。表面應(yīng)平整、無氣泡、翹口、脫層、開裂等缺陷。
上一個：沒有了
下一個：CPU聚氨酯阻燃防水涂料
浙公網(wǎng)安備 33068302000790號
